產品名稱： 碗扣式鋼管腳手架扣件試驗機,腳手架扣件試驗機
產品型號： TJK-150
產品品牌： 騰捷
產品量程: 150KN
產品價格: 電議
產品瀏覽： 次
相關資料： 碗扣式鋼管腳手架扣件試驗機說明書
咨詢熱線： 18805419907
聯系 Q Q： 2423078091
主要用途
碗扣式鋼管腳手架扣件試驗機是我公司針對檢測中心，建筑檢測公司設計的一款檢測鋼管腳手架扣件及碗扣式腳手架扣件專用型萬能試驗機，能夠檢測鋼管腳手架扣件的直角扣件的抗滑移，直角扣件的抗破壞，直角扣件的扭轉剛度，旋轉扣件的抗滑移，旋轉扣件的抗破壞，對接扣件抗拉，扣件底座抗壓試驗，同時能夠完成上碗口強度，下碗扣焊接強度，橫桿接頭焊接強度，橫桿鏈接強度以及可調支座抗壓強度試驗。該設備能夠完成GB\T15831-2006以及GB\T24911-2010兩個國標要求的鋼管腳手架扣件和碗扣式腳手架構件的力學性能檢測，該設備配置150KN，2KN復合傳感器，50㎜數顯千分表，200㎜數顯千分表，高精度光電編碼器各一只，實現了實驗過程自動化，減少了人為因素對試驗結果的影響，提高了實驗精度，試驗軟件附帶上傳功能。是建筑檢測中心，建筑檢測公司的理想選擇。同時該設備能夠完成鋼板沖壓扣件的力學性能檢測。
同時我公司生產門式鋼管腳手架扣件試驗機，能夠完成門式腳手架扣件的18項力學性能檢測，
更多建筑腳手架扣件力學性能檢測設備，詳情咨詢濟南騰捷儀器設備有限公司，咨詢熱線：18805419907，網址：www.bnm094.cn。我公司掌握各類建筑腳手架扣件力學性能檢測的技術，超過同行業。客戶遍布海南，廣西，廣東，江蘇，河北，北京，黑龍江等省市。
功能介紹
機構介紹

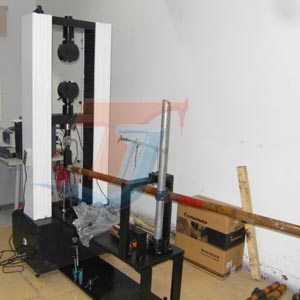

該試驗機由主機、計算機控制系統及附具組成，具體見外觀示意圖。
1.主機部分
主機采用雙臂式結構，外殼為鋁合金材料。電機及伺服系統位于主機下部，可完成拉伸、壓縮、彎曲等各類試驗。電機通過皮帶輪減速系統帶動精密絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機伺服系統控制完成。
2.電氣部分
電氣部分由伺服系統及顯示測量系統組成，本機采用伺服電機及伺服系統，通過調速系統控制伺服電機的正、反轉和速度的精度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成。控制器直接插在計算機插槽內。所有的控制參數及測量結果均可以在屏幕上實時顯示。
3.限位開關
安裝在主機側面，作為安全措施，可防止中橫梁移動時發生碰撞而引起過載情況的出現： 撞壞傳感器、甚至撞彎橫梁。
4.數據處理
PC機系統經由控制器采集的數據一方面進行屏幕顯示，另一方面也在后臺實時保存在計算機內存中。試驗完成后，用戶進行數據處理后，處理結果可以打印記錄，也可以Access文件的形式實時保存在硬盤中，便于以后對數據進行再分析和網絡操作。
技術指標
1.最大試驗力：150kN；
2.試驗機等級：1級；
3.試驗力測量范圍：1%—100%FS
4.試驗力示值相對誤差：示值的±0.5%以內；
5.試驗力分辨力：最大試驗力的1/±300000（全程分辨力不變）；
6.變形測量范圍：1%-100%FS；
7.變形示值相對誤差：示值的±0.5%以內；
8.變形分辨力：最大變形量的1/±300000；
9.位移示值相對誤差：示值的±0.5%以內；
10.位移分辨力：0.01mm；
11.力控速率調節范圍：0.005-5%FS/S；
12.力控速率相對誤差：設定值的±1%以內；
13.變形速率調節范圍：0.02—5%FS/S；
14.變形控制速率相對誤差：速率 < 0.05%FS時，為設定值的±2%以內；速率≥0.05%FS時，為設定值的±0.5%以內；
15.橫梁速度調節范圍：0.01—300mm/min；（區間內速度可任意設定）
16.橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時，設定值的±0.2%以內；
17.恒力、恒變形、恒位移控制范圍：0.5%--100%FS；
18.恒力、恒變形、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內；
19.有效拉伸空間：600mm
20.有效壓縮空間：600mm
21.有效試驗寬度：550mm；
22.主機外型尺寸（長×寬×高）：約790*490*2200mm；
23.電源：220V±10% 50HZ，2kW；
24.主機重量：約600kg。
試驗機的工作條件
1、環境溫度:10度～35度,相對濕度≤80%；
2、周圍無腐蝕性介質，無強磁場，無振動；
3、電源電壓波動不應超過額定電壓的10%，有可靠接地。
產品配置
1、試驗機主機 1臺
2、交流伺服電機 1套
3、交流伺服調速系統 1套
4、負荷傳感器 1只
5、精密滾珠絲杠副（ABBA） 2套
6、位移傳感器 1套
7、全數字控制系統 1套
8、手動控制盒 1個
9、拉伸附具 1套
10鋼管腳手架附具 1套
抗滑抗破壞夾具 1套
扭轉剛度試驗附具 1套
對接扣件抗拉試驗附具 1套
撓度測量裝置 1套
碗扣附具 1套
上碗扣試驗工裝 1套
橫桿接頭強度試驗工裝 1套
碗扣焊接強度試驗工裝 1套
11、HP品牌噴墨打印機 1臺
12、基于Windows操作系統的STARTEST專業版計算機控制軟件 1套
13、技術資料：使用說明書、合格證、裝箱單、保修卡 1套
14、隨機工具（提供安裝、維修、操作所需的專用工具及清單） 1套
