主頁 > 產品中心 > 行業專用 > 腳手架扣件試驗機 > 腳手架扣件試驗機 腳手架扣件試驗機

產品名稱：門式鋼管腳手架扣件試驗機,門式腳手架扣件試驗

產品型號： TJK-100M

產品品牌：騰捷

產品量程: 100KN

產品價格: 電議

產品瀏覽：次

相關資料：門式鋼管腳手架扣件試驗機,門說明書

咨詢熱線： 18805419907

聯系 Q Q： 2423078091

主要用途

WDW-100M10噸門式鋼管腳手架扣件試驗機是我公司按照J(rèn)G13-1999門式鋼管腳手架檢測要求專門設計的一款力學性能檢測設備，主要針對門式鋼管腳手架力學性能檢測。設備能夠完美按照J(rèn)G13-1999門式鋼管腳手架的力學性能檢測參數的要求對門式鋼管腳手架進行檢測。該設備廣泛應用于鋼管扣件的生產企業、質檢單位、大專院校、科研院所、仲裁單位等。

功能介紹

機構介紹

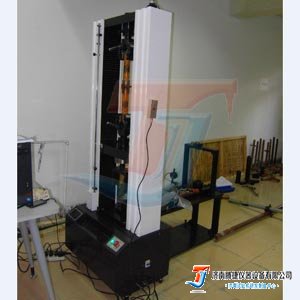

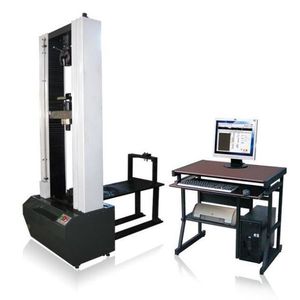

該試驗機由主機、計算機控制系統及附具組成，具體見外觀示意圖。
1.主機部分
主機采用雙臂式結構，外殼為鋁合金材料。電機及伺服系統位于主機下部，可完成拉伸、壓縮、彎曲等各類試驗。電機通過皮帶輪減速系統帶動精密絲杠副旋轉，從而驅動中橫梁上下移動，對試樣進行加載。試驗速度的大小可由安裝在主機下面的電機伺服系統控制完成。
2.電氣部分
電氣部分由伺服系統及顯示測量系統組成，本機采用伺服電機及伺服系統，通過調速系統控制伺服電機的正、反轉和速度的精度。負荷測量系統由一只高精度的負荷傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成?？刂破髦苯硬逶谟?jì)算機插槽內。所有的控制參數及測量結果均可以在屏幕上實時顯示。
3.限位開關
安裝在主機側面，作為安全措施，可防止中橫梁移動時發生碰撞而引起過載情況的出現：撞壞傳感器、甚至撞彎橫梁。
4.數據處理
PC機系統經由控制器采集的數據一方面進行屏幕顯示，另一方面也在后臺實時保存在計算機內存中。試驗完成后，用戶進行數據處理后，處理結果可以打印記錄，也可以Access文件的形式實時保存在硬盤中，便于以后對數據進行再分析和網絡操作。

應用標準

使用標準	JG13-1999《門式鋼管腳手架扣件力學性能試驗方法》
名稱	項目		規定值
名稱	項目		平均值	最小值
門架	立桿抗壓承載能力，KN	高度h=1900㎜	70	65
		高度h=1700㎜	75	70
		高度h=1500㎜	80	75
	橫桿跨中撓度，㎜		10
	銷鎖承載能力，KN		6.3	6
配件	水平架腳手板	抗彎承載能力，KN	5.4	4.9
		跨中撓度，㎜	10
		搭鉤(4個)承載能力KN	20	18
		擋板(4個)抗脫承載能力KN	3.2	3
	交叉支撐抗壓承載能力，KN		7.5	7
	連接棒抗拉承載能力,KN		10	9.5
	鎖臂	抗拉承載能力，KN	6.3	5.8
	鎖臂	拉伸變形，㎜	2
	連接桿抗拉和抗壓承載能力，KN		10	9
	可調底座抗壓承載能力，KN	L1≤200㎜	45	40
		200㎜＜L1≤250㎜	42	38
		250㎜L1≤300㎜	40	36
		L1＞300㎜	38	34
備注	如果可調支座使用高度大于400㎜,建議使用另外一臺設備測試該項目

技術指標

序號	項目名稱	碗扣式鋼管腳手架扣件試驗機
1	設備型號	WDW-100M
2	試驗機精度等級	1.0級
3	最大試驗力（雙傳感器）	100KN
4	試驗力測量范圍	1KN-100KN
5	試驗力示值相對誤差	優于示值的±1%
6	試驗力分辨率	最大試驗力的1/±300000
7	試驗力最小讀數	0.01KN
8	變形測量范圍	1%-100%FS
9	變形示值相對誤差	優于示值的±1%
10	變形分辨率	最大變形量的1/±300000
11	位移示值相對誤差	優于示值的±1%
12	位移最小讀數	0.01㎜
13	力控速率調節范圍	0.005-5%FS/S
14	力控速率相對誤差	設定值的±1%以內
15	變形速率調節范圍	0.02—5%FS/S
16	變形控制速率相對誤差	速率 < 0.05%FS時，為設定值的±2%以內；速率≥0.05%FS時，為設定值的±0.5%以內
17	橫梁速度調節范圍	0.01—500mm/min；（區間內速度可任意設定）
18	橫梁速度相對誤差	速率 < 0.01mm/min時，設定值的±1.0%以內；速率≥0.01mm/min時，設定值的±0.2%以內
19	恒試驗力力控制范圍	0.5%--100%FS
20	恒變形控制范圍	0.5%--100%FS
21	恒位移控制范圍	0.5%--100%FS
22	恒試驗力力控制精度	設定值<10%FS時，為設定值的±1%以內；設定值≥10%FS時，為設定值的±0.1%以內
23	恒變形控制精度
24	恒位移控制精度
25	有效拉伸空間	約2100㎜（支持定制）
26	有效壓縮空間	約2100㎜（支持定制）
27	橫梁移動空間	約22000㎜（支持定制）
28	有效試驗寬度	約1500㎜（支持定制）
29	保護裝置（自動停機）	過載,過壓，過流，限位保護
30	主機外形尺寸	約7904902200mm
31	電源	220V±10% 50HZ，2kW
32	主機重量	約900KG
33	適合國標	JG13-1999《門式鋼管腳手架扣件力學性能試驗方法》
34	能夠完成的試驗項目	1、門架：立桿抗壓承載能力橫桿跨中撓度鎖銷承載能力 2、配件水平架腳手板抗彎承載能力水平架腳手板跨中撓度水平架腳手板搭鉤（4個）承載能力水平架腳手板擋板（4個）抗脫承載能力交叉支撐抗壓承載能力連接棒抗壓承載能力鎖臂抗拉承載能力鎖臂拉伸變形連墻桿抗拉和抗壓承載能力可調支座抗壓承載能力（共4個）
35	試驗標準選配	1、內置數百種GB、行業標準、國際標準 2、可按試驗要求添加新試驗方法
36	試驗條件	1、環境溫度:10度～35度,相對濕度≤80%； 2、周圍無腐蝕性介質，無強磁場，無振動； 3、電源電壓波動不應超過額定電壓的10%，有可靠接地。
