主頁 > 產品中心 > 產品分類 > 液壓萬能試驗機 > 微機屏顯液壓萬能試驗機 微機屏顯液壓萬能試驗機

產品名稱： WEW-B微機屏顯液壓式萬能試驗機,液壓萬能試驗機

產品型號： WEW-B

產品品牌：騰捷

產品量程: 100KN,300KN,600KN,1000KN

產品價格: 電議

產品瀏覽：次

咨詢熱線： 18805419907

聯系 Q Q： 2423078091

主要用途

本試驗機利用液壓施加試驗力，計算機全程顯示試驗過程，試驗數據準確可靠。主要用于金屬材料的拉伸、壓縮、彎曲、剪切試驗，滿足GB/T228-2010《金屬材料室溫拉伸試驗方法》的要求，也可用于水泥、混凝土等非金屬材料的抗壓試驗。增加附具可完成鋼管、織帶、鏈條、鋼絲繩、焊接件、緊固件及構件的力學性能試驗。

廣泛應用于軍工，船舶，冶金，石油，礦山、汽車，機械、交通、電力，建工，建材，科研單位、大專院校、質量檢測中心和商品檢驗部門。是生產、科研和教學等行業要求的一種理想的試驗機。

其設計依據是標準：GB/T3159—2008《液壓式萬能試驗機》。

功能介紹

1 主機

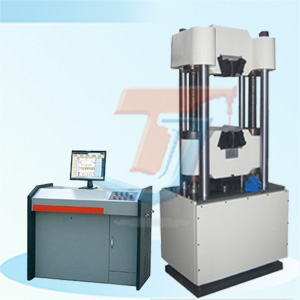

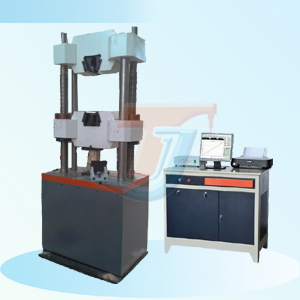

主機采用油缸下置式主機，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。整機如圖（宣傳圖片，僅供參考）

2 傳動系統

中橫梁升降采用電機鏈輪帶動橫梁移動，調整中橫梁的空間位置，實現拉伸、壓縮空間的調整。

3 液壓系統

油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組，進入油缸。手動閥控制進入油缸的流量，實現試驗加載。

4.電氣測控系統：

（1）核心部件均采用進口原器件，性能穩定。

（2）具有過載、過流、過壓、位移上下限位等保護功能。

（3）內置式插卡式數據采集系統，實現試驗力、試樣變形和橫梁位移等參量的數據采集。

（4）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。

5. 軟件主要功能特點描述

該測控軟件用于各種金屬及非金屬的試驗，按照相應標準完成實時測量與顯示數據，處理實驗結果、輸出等各種功能。

(1)分權限管理，不同級別的操作者有不同的操作權限，可操作的菜單等內容也不同，既使普通操作者操作簡單、方便、快捷，又有效的保護了系統；

(2)實時測量與顯示試驗力及峰值、位移、變形等各信號；

(3)實現了負荷-變形，負荷-位移等多種試驗曲線的實時屏幕顯示，可隨時切換觀察，曲線的放大與縮小非常方便；

(4)具備試驗參數的計算機存儲、設定、加載等功能，調零、標定等操作都從軟件上進行，各參數可方便的進行存儲和調入；

(5)采用人機交互方式分析數據。處理方法滿足應用廣泛的標準要求，可自動計算彈性模量、屈服強度、規定非比例延伸強度等各種性能參數，也可人工干預分析過程，提高分析的準確度；也可以根據用戶提供的標準進行其他的數據處理。

(6)試驗數據以文本文件存貯，以方便用戶查詢，以及利用任何通用商業報表、字處理軟件對試驗數據進行再處理，同時方便聯網傳遞數據；

(7)記錄保存試驗全過程的數據曲線，還可以進行曲線疊加對比，便于對比分析；

(8)可按用戶要求格式打印試驗報告。用戶可以自己選擇報告輸出基本信息和試驗結果及試驗曲線的內容，滿足各種需要；

(9)實現了試驗力和變形的數字調零、自動標定，方便了操作，提高了機器的可靠性。各種參數系統設置以文件形式存貯，便于保存和恢復；

(13)具備過載保護自動停機功能，并可以自動判斷試樣斷裂，自動停機。

5.軟件及軟件操作界面：

（1）軟件可以在Windows98/2000/XP，用戶界面呈現與Windows風格一致的中文窗口系統。所有的試驗操作均可以在計算機屏幕上以鼠標輸入的方式完成。

技術指標

產品型號

WEW-100B

WEW-300B

WEW-600B

WEW-1000B

主機結構形式

雙立柱雙絲杠油缸下置式結構

最大試驗力

100 kN

300 kN

600 kN

1000 kN

試驗機級別

1級

試驗力測量范圍

2%-100%

力分辨率

1/300000

變形測量裝置

電子式引伸計

變形示值
相對誤差

≦示值的±0.5%

位移測量裝置

拉線式光電編碼器

位移示值
相對誤差

≦示值的±1%

位移分辨力

0.01mm

活塞最大移動速度

70（mm/min）

橫梁調整速度

120（mm/min）

活塞最大行程

250mm

控制方式

手動加載

有效拉伸空間

650mm

有效壓縮空間

500mm

立柱間距

420mm

470

520mm

夾緊方式

液壓自動夾緊

圓試樣夾持直徑

φ10-φ32mm

φ13-φ40mm

φ13-φ50mm

扁試樣夾持厚度

0-15mm

0-30mm

扁試樣夾持寬度

70mm

75mm

上下壓盤尺寸

φ160/204*204mm（選配）

彎曲支輥間距

600 mm

彎曲支輥寬度

140mm

安全保護裝置

機械限位保護和軟件過載保護

主機外形尺寸

810×560×2050

830×580×2150

10600×660×2450

主機電源

0.55KW

0.75KW

油源控制柜外形尺寸

960×630×900

控制柜電源

1.5 KW

主機機重量

1900kg

1800kg

2100kg

2800kg

產品配置

序號	名稱	規 格	數量	備注
1	主機		1臺
2	油源
4	控制柜		1臺
5	測控系統		1套
6	油壓傳感器		1只
7	光電編碼器		1只
8	計算機		1臺
9	打印機		1臺
12	壓縮附具mm		1套
14	隨機文件		1套
