產品名稱： 靜載荷錨固試驗機,錨固靜載拉伸試驗機
產品型號： TMJ-6500
產品品牌： 騰捷
產品量程: 2%-100%FS
產品價格: 電議
產品瀏覽： 次
相關資料： 靜載荷錨固試驗機,錨固靜載拉說明書
咨詢熱線： 18805419907
聯系 Q Q： 2423078091
主要用途

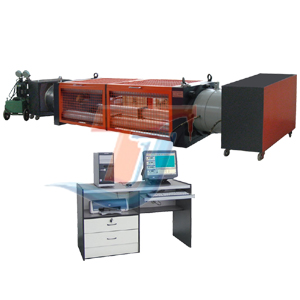

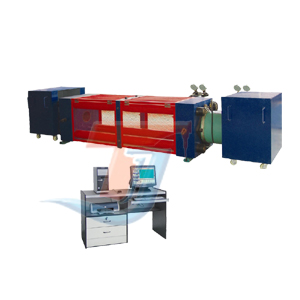

TMJ-6500型微機控制靜載錨固試驗機是預應力錨具生產企業的出廠檢驗和型式試驗、大型工程使用單位的錨具進場驗收、產品質量監督部門對預應力錨具組裝件檢測的專用設備。該設備由寬調速范圍數字伺服閥及微機測控技術，組成全自動閉環調速控制系統，能精確地控制和測量試驗全過程。本試驗機依據GB/T14370-2007《預應力筋用錨具、夾具和連接器》、GB/T2611-1992《試驗機通用技術條件》等國家標準設計與制造，整機由臥式主機、高壓伺服液壓源、前卡式千斤頂、可移動式高壓油源、微機測控系統等組成。
功能介紹
1.可對預應力錨具組件實現GB/T14370-2007《預應力筋用錨具、夾具和連接器》標準要求的，在伺服控制條件下的標準檢測。
2.具有負荷、位移兩個控制通道及與之相對應的力、應力、位移三種控制方式，控制方式間可隨機/隨意切換。 PID 參數可在線調整。
3.可進行等速率負荷、應力、位移控制和恒負荷、應力、位移控制并采用無級調速。
4.自動繪制力—位移、力—時間、位移—時間等多種試驗曲線，自動編輯試驗報告并適時打印輸出；
5.測量系統具有自動清零、自動標定功能，連續全程測量不分檔。
6.可進行成組式樣多色曲線對比試驗，并可選取試驗曲線上的任意段進行區域放大分析,在試驗過程中可切換顯示各種試驗曲線；
7.原始試驗參數輸入
8.擁有功能強大的數據庫和多種接口格式供用戶選擇，幫助用戶實現局域網絡通訊；
9.具有壓力、油溫、活塞限位等多種保護措施；
應用標準
技術指標
1.最大試驗力: 6500kN
2.試驗力測量范圍：2%-100%（全量程不分檔，自動換檔）
3.試驗力示值精度：≤±1%（精度等級：1級）
4.負荷測量分辨率：1/300000
5.等速率負荷控制范圍：0.1～4%FS/S
6.活塞最大位移：200mm
7.位移測量范圍：0-200mm
8.位移測量精度：≤±1%
9.位移測量范圍：2～100%FS（連續全量程測量）
10.等速率控制精度：1%設定值
11.恒負荷、位移控制精度：1%設定值
12.位移測量精度：±0.5%FS
13.位移測量分辨率：0.001mm
14.拉伸間距：3400mm
15.主機外形尺寸：約3600×640×750mm
16.重量：約5000kg
試驗機正常工作條件
1、室溫: 10-35℃ 濕度: ≤80%
2、電源: 3相 380V±10% 50Hz
3、無強烈振動、無腐蝕性介質、無較強電磁場干擾的環境中
4、計算機電源：220V±10% 50Hz 單獨接入
產品配置
主要配置
1、試驗機主機（本公司） 一臺
2、油缸活塞副（即YCW-650B型張拉式千斤頂，為高壓力穿心式） 一套
3、前卡式千斤頂 一只
4、超高壓油源 一臺
5、可移動式高壓油源 一臺
6、墊板規格：（環形1—22孔；扁形2—5孔） 各一套
7、負荷傳感器（6500KN穿心式） 一只
8、位移傳感器 一只
9、計算機（聯想品牌 主流配置） 一臺
10、打印機（HP彩噴A4） 一臺
11、高分辨力多功能控制器及電纜線 一套
12、專用試驗軟件 一套
13、防護罩 一套
14、移動式擋沙墻安全防護裝置 二套
15、隨機文件（使用說明書、裝箱單、合格證） 一套
16、軟件備份光盤 一套
隨機所帶標準試驗附具
5孔墊板 2件 主機用
6、7孔墊板 2件 主機用
8孔墊板 2件 主機用
9孔墊板 2件 主機用
10孔墊板 2件 主機用
11、12孔墊板 2件 主機用
14孔墊板 2件 主機用
15孔墊板 2件 主機用
16、17孔墊板 2件 主機用
18、19孔墊板 2件 主機用
20、21、22孔墊板（油缸固定板） 1件 已裝在主機上
20、21、22孔墊板（代傳感器固定板）1件 已裝在主機上
固定塊（50x30x20） 4件 已裝在主機上
M16x70內六角螺釘 4件 已裝在主機上
2—5孔扁墊板 2件 主機用
定位塊（80x19厚8） 4件 主機用
M8x45內六角螺釘 8件 主機用
支腳 6套 主機用
組合密封墊圈12 JB982-77 5個 高壓油源用
